■ シリンダーホーニングセット ■
<セット内容> シリンダーゲージ・マイクロゲージ・ダイヤルゲージ・ポータブルホーン

KT、PRD、PV50、チューニングエンジンに使用できます
ピストンサイズ48.00〜60.00まで対応

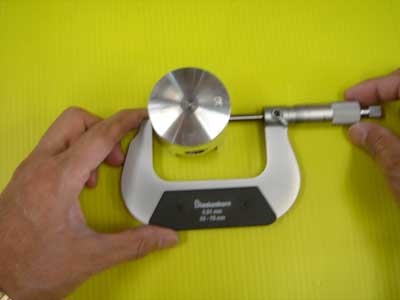

 マイクロゲージで左の写真のように ピストン(これはKT用)の
 スカートの下から 1cmくらい上のところを計ります。
 例えば52.00のピストンとすると・・・

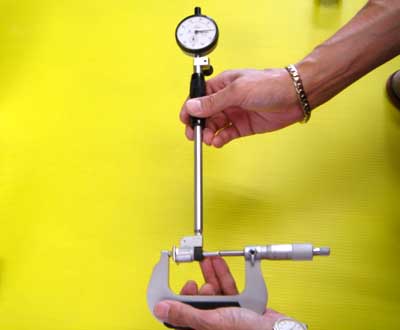

 マイクロゲージにシリンダーゲージを合わせ、
 シリンダーゲージの先端にダイヤルゲージ(左写真の円形のもの)を差込み
 ダイヤルゲージの外側を回してゼロに合わせます。
 これで52.00になります。
 次にシリンダーへ移行します・・・

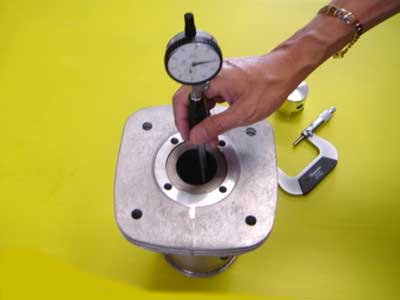

 シリンダーの内部をシリンダーゲージで測ります。
 順番は上、真ん中、下で 今計ったところの90度横を
 また上、真ん中、下で 計6ヶ所計ります。
 計った時にシリンダーの内部が52.00のところや52.01の
 ところも あったとすると、広い方を目安として
 KTの場合は100分の3ミリが標準のクリアランスなので
 100分の2ミリをホーニングします。
 そうすれば100分の3ミリになります。

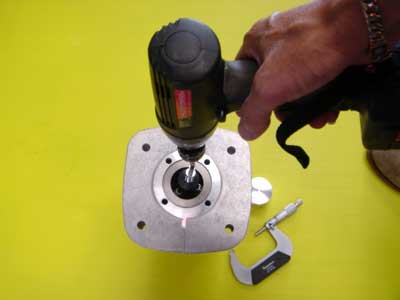

 次にホーニングですが、回転スピードの調整できる
 電動ドリルか 充電式ドリルを準備し、
 ポータブルホーンを取り付けます。
 滑りを良くする為にオイル等を少しずつかけながら
 ドリルを上下させて回転させます。
 一気にホーニングしないで上の写真のように何回か
 計りながら進めていきます。



 ※写真には見えていませんが、カート用ホイルを土台として
   使用しています。
